測量IGBT開關特性對電壓探頭有哪些要求？

電力電子領域里，測量電壓無處不在。對于IGBT的開關情況而言，電壓幅值大，隨時間變化率快是其主要特點。那么這時要如何選擇合適的電壓探頭呢？哪些參數是需要注意的呢？

• 最大電壓限值

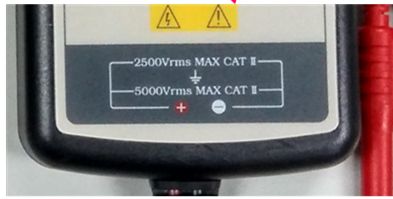

這是電壓探頭所能測量的最大電壓。被測的IGBT最大母線電壓VDC不能大于探頭的最大有效值。超過的話不僅會損壞探頭本身，還會導致IGBT損毀。這個數值一般會在電壓探頭上直接標出。但值得注意的一點是，有些高壓差分探頭標稱的是差分輸入端的最高電壓，有的則是單路輸入對地的最大電壓，兩者的值可能不一樣，如圖1所示。例如，當需要測量一個對地是3000V直流母線的系統時就要選擇右邊的探頭，因?yàn)樽筮叺膶Φ仉妷褐挥?500V。

• 量程精度

電壓探頭往往有很多衰減比可供選擇，如1/10，1/20，1/50，1/100，1/1000等等，選擇的原則是能選1/10的就不要用1/100的。這主要是精度的優化。比如當測量一個100V的電壓時，若用1/10檔則送入示波器的信號為10V。而若是用1/1000檔則送入示波器的信號只有0.1V。后者經過示波器處理所顯示出的數值準確度會比前者要差。對于IGBT開關特性測量而言，特別是門極信號的測量，一定要用衰減比小的那檔（差分探頭往往有兩個或者兩個以上的檔位供選擇）。（英飛凌igbt廠家）

• 探頭測量帶寬

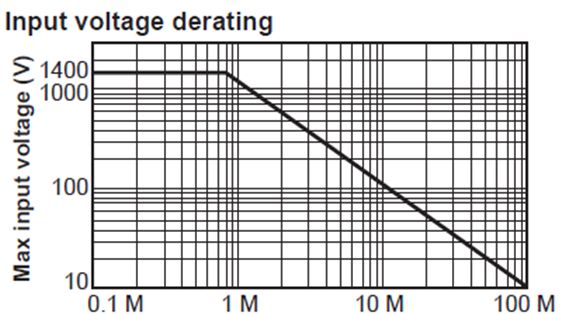

探頭的帶寬是指導致探頭響應輸出幅度下降到70.7%(-3dB)的頻率。探頭的帶寬或上升時間要等于或優于示波器的帶寬。由于IGBT器件工作在開關狀態，每一次的開關過程都伴隨著快速變化的dv/dt。而信號的上升時間和對應的帶寬的公式為BW=350/tr，其中BW的單位是MHz，tr是被測信號10%~90%的變化時間，單位是ns。比如說IGBT的母線電壓是600V，dv/dt是3000V/μs，那么這個VCE的上升時間tr就是160ns，需要的帶寬理論上要2.2MHz。一般高壓差分探頭標稱100MHz，但其實是指在小電壓值測量下可達到的最高帶寬。當進行幾百伏的電壓測量時帶寬是會變小的，如圖3所示。當測到600V的電壓時，探頭實際的單寬能力其實只有2M都不到，無法準確地進行上訴例子的動態電壓測量。所以，不僅要選擇具有一定帶寬的電壓探頭，還要考慮它在高壓測量時的帶寬衰減。無源單端探頭的帶寬往往比差分探頭高不少，各個品牌型號的探頭也千差萬別，因此在為測量IGBT開關特性而挑選電壓探頭時，一定要根據被測的IGBT電壓值以及dv/dt的最大值。
