英飛凌200V中低壓電機變頻器驅動IC新擴容

英飛凌進一步壯大200 V驅動IC產品陣容，推出支持高壓、高速IGBT和功率MOSFET的IRS2005(S, M)。全新驅動IC能為具有嚴格空間限制的電機變頻器應用提供全面保護，比如電動園藝設備、高爾夫球車、電動工具及代步車等。

IRS200x家族產品包括高邊和低邊驅動以及半橋式驅動，采用英飛凌成熟而強大的高壓結隔離（HVJI）工藝，以實現小型封裝，同時保持對負瞬變電壓的耐受性。這種200 V器件專為低壓（24 V、36 V和48 V）和中壓（60 V、80 V和100 V）應用量身定制。它們能實現很高的系統級效率和功率密度，同時實現必要的耐用性。

IRS200x產品家族包括六款器件，典型灌電流為600 mA，拉電流為290 mA。這些200 V器件支持3.3 V、5 V和15 V邏輯元件。整個產品家族的驅動IC均支持V CC欠壓鎖定（UVLO），而IRS2005還支持V BS UVLO，可以進一步提高系統可靠性。

200V驅動IC專為支持自舉電源而設計，這樣就不必配備大而昂貴的輔助電源——通常基于分立光電耦合器或變壓器的設計有這種需要。此外，IRS2003和IRS2004集成死區時間和直通保護功能。這些200 V器件具備低靜態電流，IRS2004還具有關斷輸入引腳。

IRS200xx系列

關鍵性能

• +200V 耐壓

• 內置死區時間和防直通保護 (IRS2004、 IRS2003)

• VCC 和 VBS 欠壓保護（ IRS2005）

• 3.3V、5V、15V 輸入邏輯兼容

• 耐受高的負瞬態電壓和dV/dt

• 高邊可以用自舉方式供電

• 高低邊延時匹配

產品優勢

• 低靜態電流

• 適用低壓 (24V、36V和48V) 和中壓 (60V、80V和100V) 電機驅動應用

• 故障下的保護功能

• 更高的可靠性

• 不同的封裝形式和引腳排布使得客戶設計更簡單直接， 縮短研發時間

IRS2005/78S(M)系列

關鍵性能

• +200V 耐壓

• VCC 和 VBS 欠壓保護

• 運行于-8V Vs邏輯正常

• 3.3V、5V、15V 輸入邏輯

• 耐受高的負瞬態電壓和dV/dt

• 高邊可以用自舉方式供電

• 高低邊延時匹配

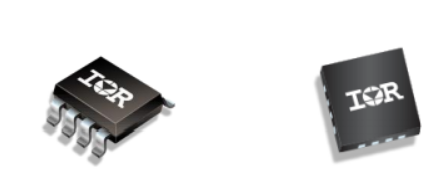

• 多種封裝MLPQ4x4，SOIC8

產品優勢

• 適用低壓 (24V、36V和48V) 和中壓 (60V、80V和100V) 電機驅動應用

• 更高的可靠性

• 多種封裝形式和引腳排布使得客戶設計更簡單直接， 縮短研發時間

應用領域

• 步進電機

• 電動工具

• 電動自行車

• 手持小家電等
