詳細參數

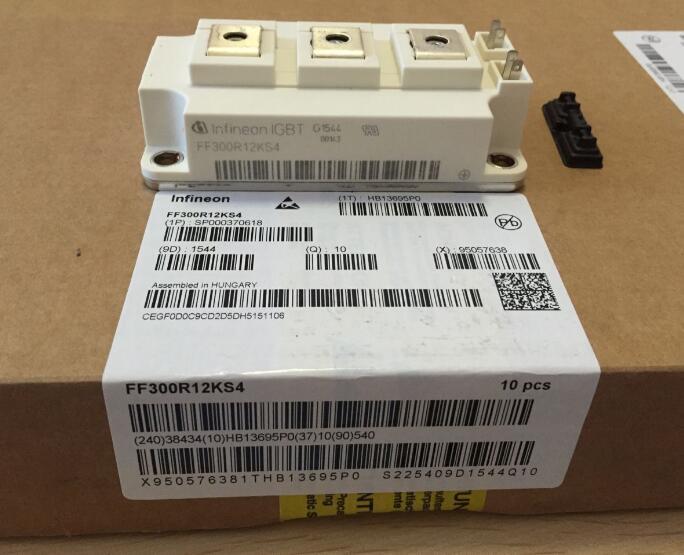

制造商: 英飛凌

產品種類: IGBT 模塊

集電極發射極最大電壓 VCEO: 1200 V

集電極射極飽和電壓: 3.75 V

在25 C的連續集電極電流: 370 A

柵極射極漏泄電流: 400 nA

功率耗散: 1950 W

最小工作溫度: - 40 C

最大工作溫度: + 125 C

高度: 30.9 mm

長度: 106.4 mm

寬度: 61.4 mm

柵極發射極最大電壓: +/- 20 V

包裝數量: 10只

對支撐電容C1x和C2x的要求

SCALE-2驅動器在DC/DC電源的副邊側配有支撐電容。

這些支撐電容允許功率半導體（特征為門極電荷）的門極電容通過N溝道MOSFET的推動級快速充電和放電。

對于IGBT或MOSFET，建議對于每1μC的門極電荷，對應著至少3μF的支撐電容。SCALE-2驅動核上缺少的支撐電容必須從外部添加。

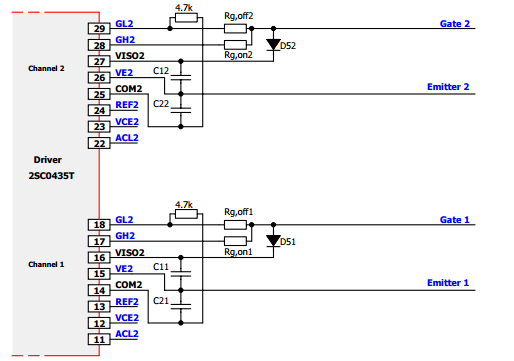

支撐電容必須放置在VISOx和VEx之間（下圖中的C1x）以及VEx和COMx之間（下圖中的C2x）。它們必須連接在盡可能靠近驅動器端子引腳的位置以使電感最小。

建議對C1x和C2x使用相同的電容值（IGBT模式）。建議使用耐壓>20V的陶瓷電容。請注意，在上電過程中，由于SCALE-2驅動器的軟啟動功能，電容的充電電流會被限制住。

如果所需的電容C1x或C2x的值超過相應的說明或應用手冊中指定的最大值，請聯系CONCEPT的技術支持部門。

請注意，建議不要使用電解電容，例如鉭電解電容。

驅動與保護：短路保護

Vce檢測：

.適用于直通短路等“硬”短路（低寄生電感回路）的保護

.不適合用于過流保護

.注意De-sat二極管的選擇

.消隱電容的選擇受電流源誤差影響

?軟關斷：在檢測到短路后，驅動器輸出較高阻抗，等效于很大的門極電阻值，限制di/dt和電壓尖峰。

兩電平關斷：在檢測到短路后，驅動器迫使門極電壓下降到第二電平（如9V-11V），以降低短路電流，延長IGBT的短路允許承受時間。
