詳細參數

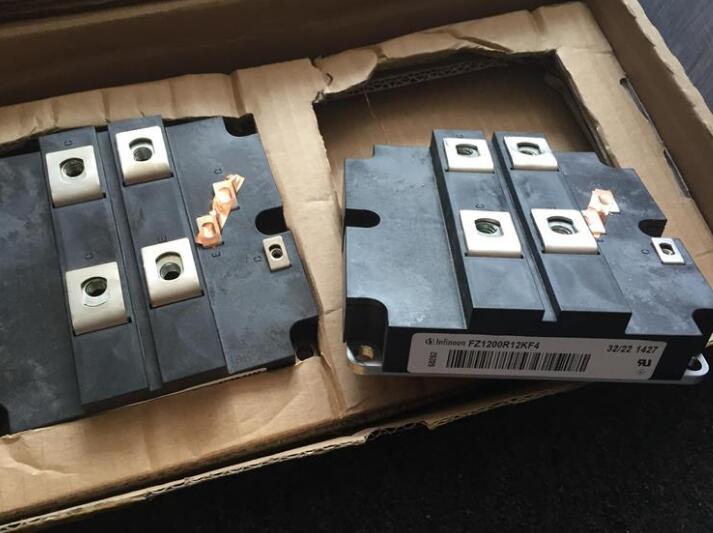

制造商: 英飛凌

產品種類: IGBT 模塊

集電極發射極最大電壓 VCEO: 1200 V

集電極射極飽和電壓: 2.7 V

在25 C的連續集電極電流: 1200 A

柵極射極漏泄電流: 400 nA

功率耗散: 7.8 kW

最小工作溫度: - 40 C

最大工作溫度: + 125 C

高度: 38 mm

長度: 140 mm

寬度: 130 mm

柵極/發射極最大電壓: +/- 20 V

包裝數量: 2只

二極管的風險點---小結

1. 二極管的反向恢復電流的前沿對應在雜散電 感上產生的電壓方向是與母線電壓相抵的 因此沒有風險；

2. 反向恢復電流的后沿對應在雜散電感上產生 的電壓的方向與母線電壓相同，二極管會承受 此電壓尖峰，同時也會出現瞬時功率的尖峰，因此是最危險的時刻。

IGBT開通過程中二極管的風險點

通常在IGBT的datasheet中，關于 二極管的部分會注明反向恢復電 流的最大的di/dt水平，通常不能 超過這個數值。否則可能導致反 向恢復電流震蕩 在右圖該邊界 二極管反向恢復電流的的形狀主要取決 。 為9kA/us。 二極管反向恢復電流的的形狀主要取決 于IGBT廠商的設計，其前沿的斜率及后 沿斜率在很大程度上受Rgon的影響。一 旦增大Rgon，反向恢復電流則會緩 很 向恢復電流則會緩和很 多。在大功率的場合，通常需要追求的 二極管的軟度，而這主要體現在反向恢 復電流的后沿的形狀上。
