詳細參數

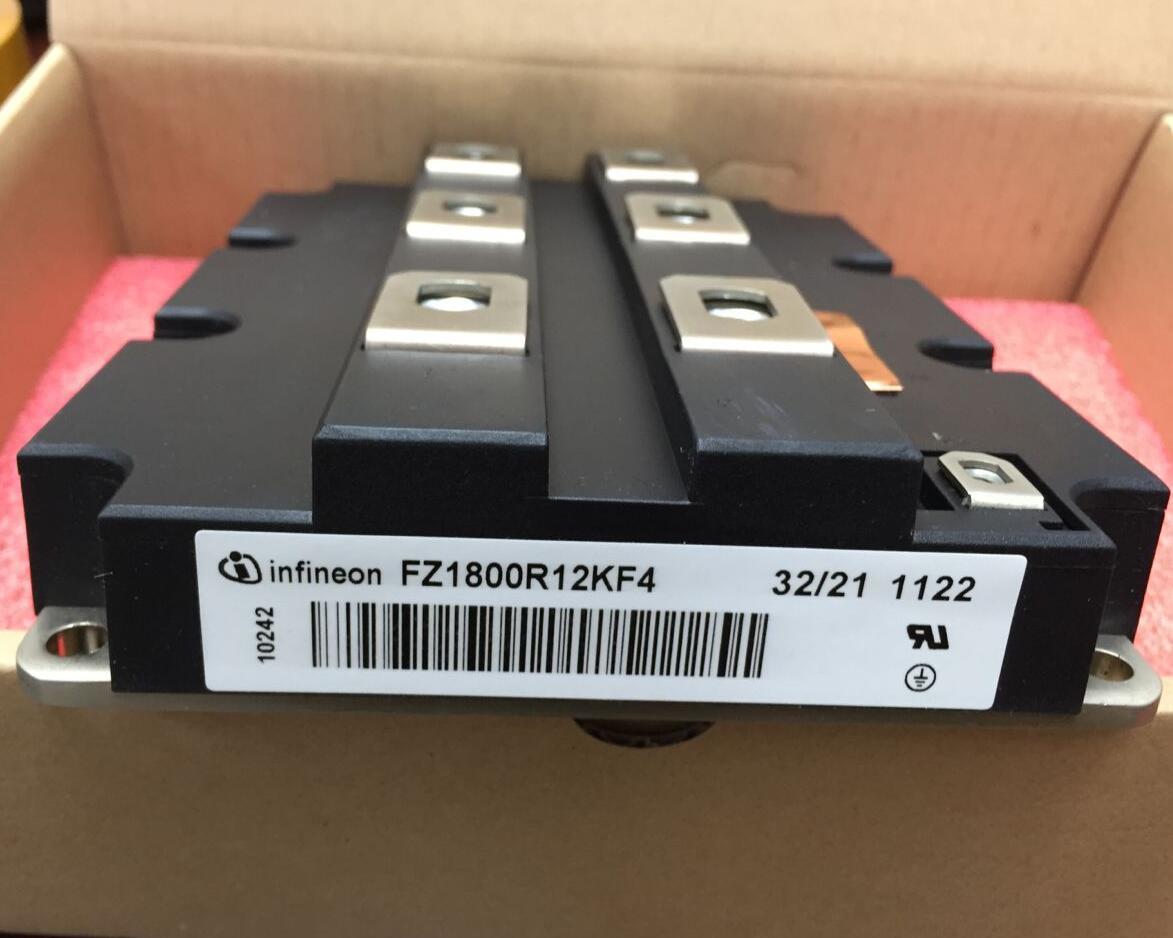

制造商: 英飛凌

產品種類: IGBT 模塊

集電極發射極最大電壓 VCEO: 1200 V

集電極射極飽和電壓: 2.7 V

在25 C的連續集電極電流: 1800 A

柵極射極漏泄電流: 400 nA

功率耗散: 5 kW

最小工作溫度: - 40 C

最大工作溫度: + 125 C

高度: 48 mm

長度: 190 mm

寬度: 140 mm

柵極/發射極最大電壓: +/- 20 V

包裝數量: 1只

雙脈沖實驗的關注點----關斷過程

關斷過程的關注點為 Vce的電 壓尖峰，它是直流母線雜散電 感與di/dt的乘積，通過觀察這 個尖峰，可以評估IGBT在關 斷時的安全程度。 Vce尖峰一般都客觀存在，在 短路或者過載時，這個尖峰 會達到最高值，比正常工作 時要高得多，通常可以使用 有源鉗位電路(Active Clamping)進行抑制。

為什么要用雙脈沖，單脈沖不行嗎？

在大部分電力電 裝 中 在大部分電力電子裝置中，負載的電感 都 較大 負載的電感量都比較大， 在IGBT關斷后，電感電流一般不會斷流，二極管會一 直續流，在此時開通IGBT，會有二極管的反向恢復過 程。而單脈沖實驗中是沒有二極管反向恢復過程的， 因而雙脈沖實驗比單脈沖實驗真實。 但是單脈沖實驗可以充分觀察關斷過程，如果只需要 關注關斷過程，則單脈沖實驗也是可以的。
